高級白大理石にはなぜこれほど多くの問題があるのか？ ― 主な品質欠陥を分析

ホワイトストーンの一般的な品質欠陥の分析 | ホワイトストーンと大理石の一般的な品質欠陥

白石、特に白大理石は、その純粋で優雅な質感から、内外装の装飾に広く使用されています。しかし、加工、設置、そして使用の過程で、いくつかの一般的な品質欠陥がしばしば発生し、美観と耐久性の両方に影響を与えます。以下では、主な問題とその原因を分析します。

ホワイトストーンの主な特性の紹介

カテゴリ	アラベスカート大理石	カラカッタホワイトマーブル	ヴォラカス大理石	アリストンホワイトマーブル

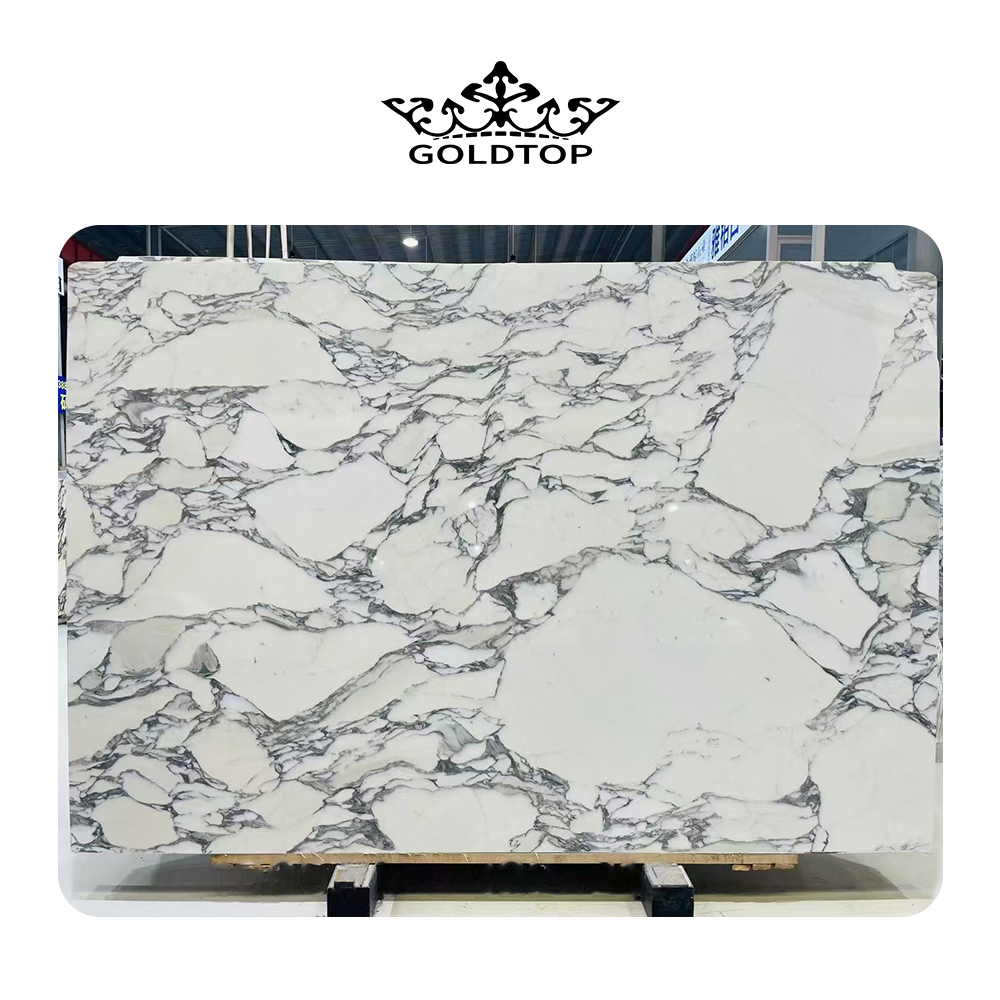

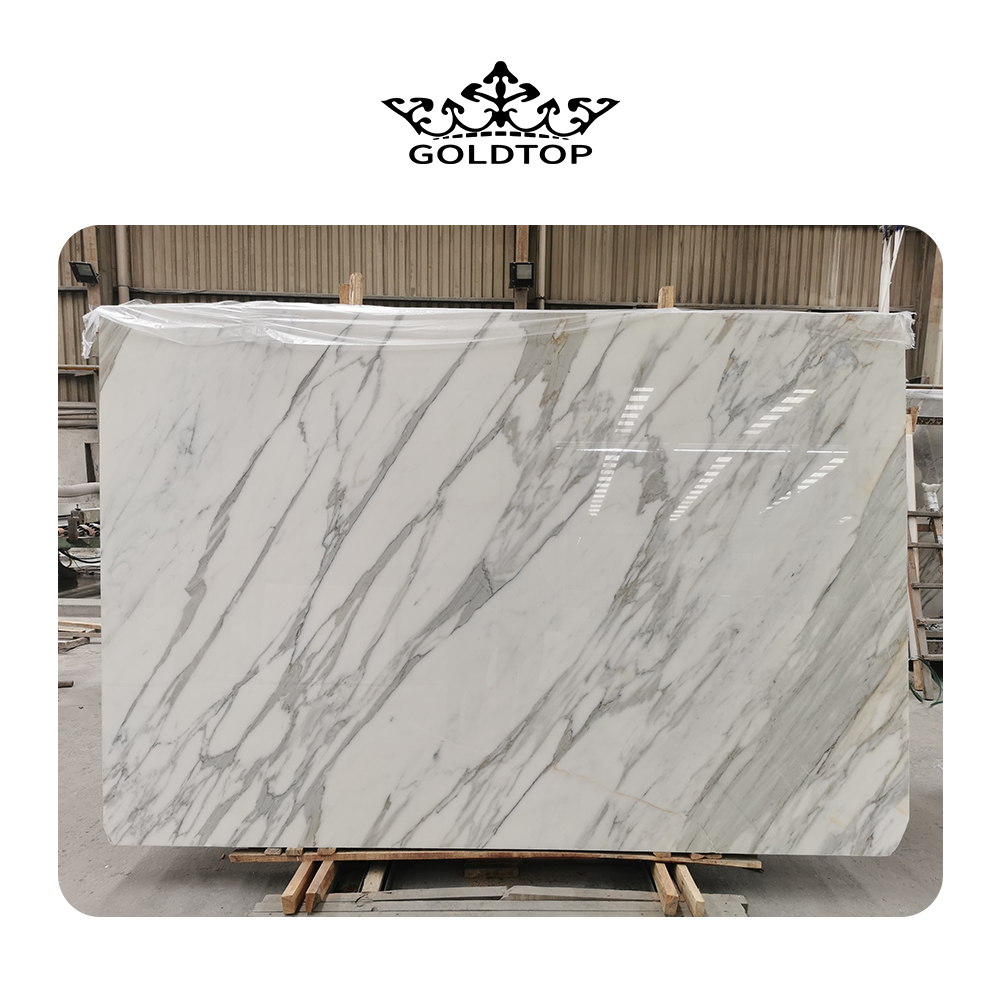

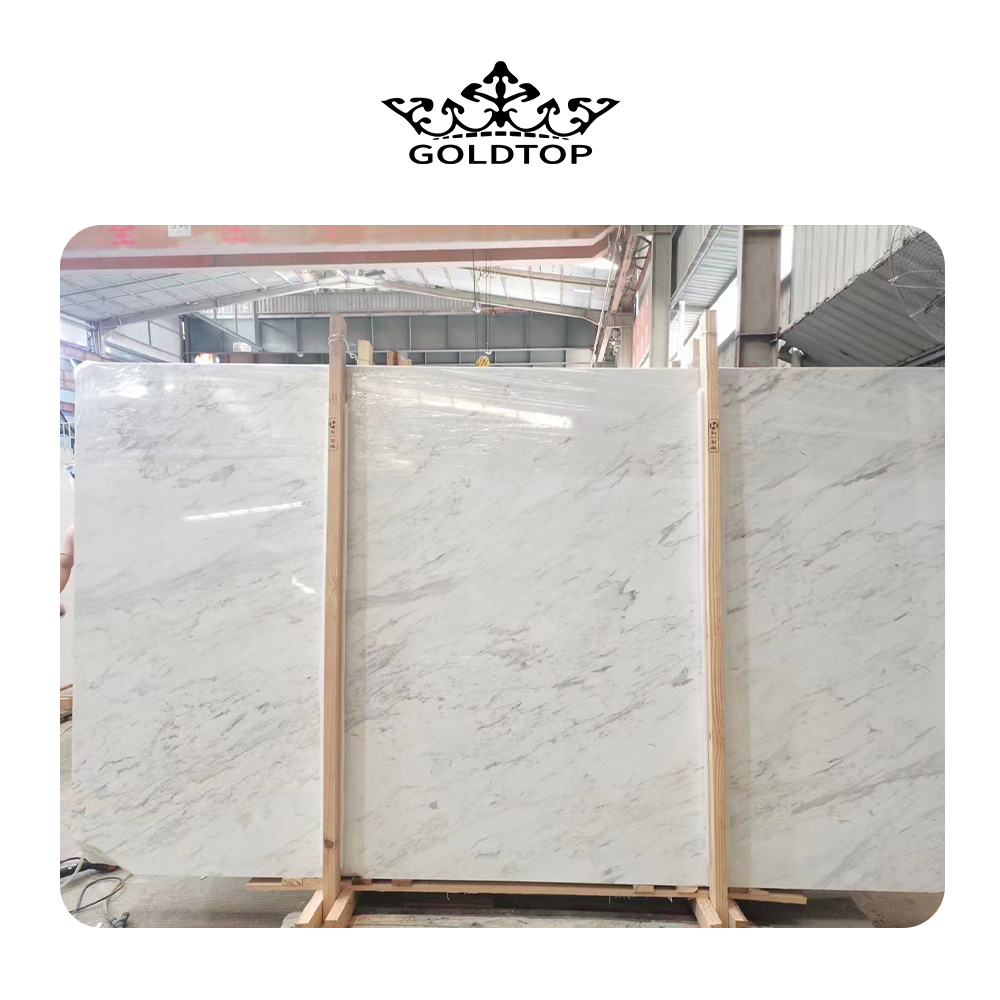

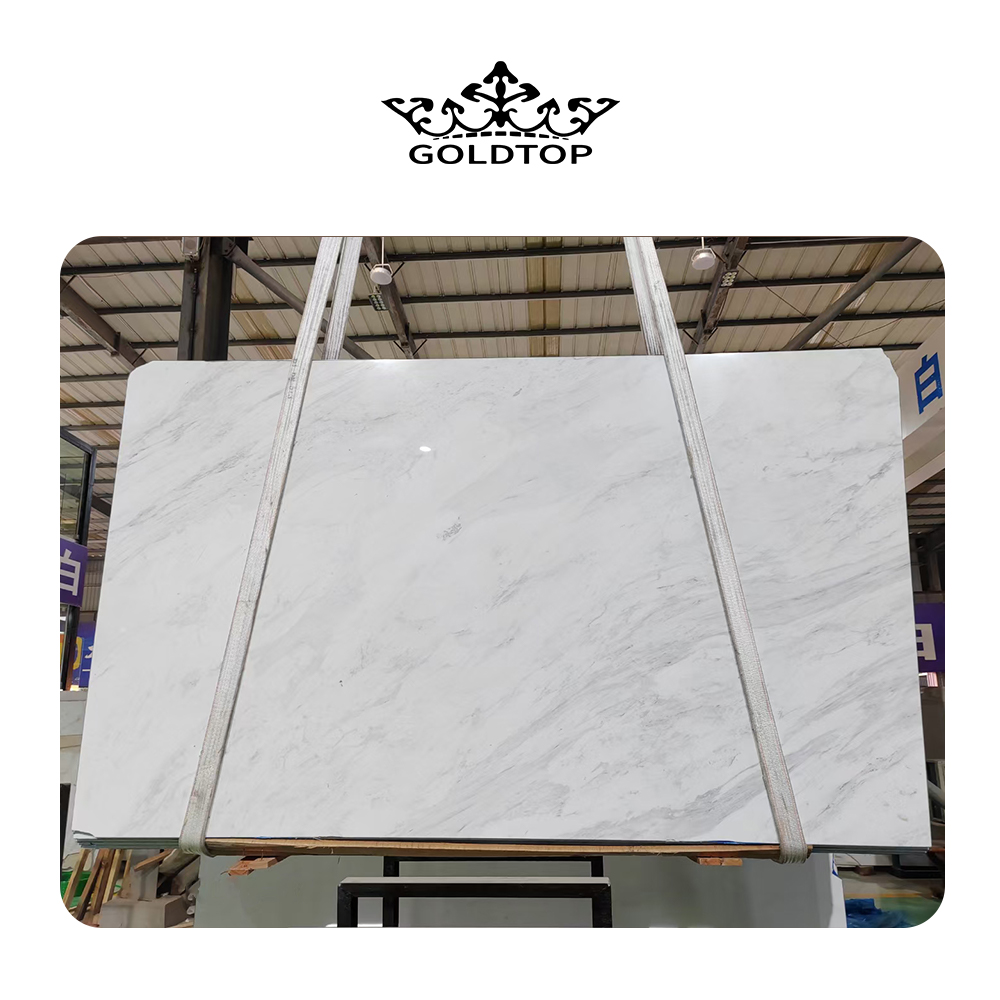

写真
起源	イタリア	イタリア	ギリシャ	ギリシャ
密度（g/cm）	2.72	2.72	2.63	2.76
吸水率（％）	0.14	0.18	0.18	0.28
モース硬度	51	59	56	61
曲げ強度（MPa）	7	7	11.12	18.1
圧縮強度（MPa）	114	139	130	140
特徴	ダークグレーの縞模様、きめの細かい構造、クラシックな白い大理石	自然に流れるような縞模様、滑らかで優雅、豊かな自然の特徴	翡翠のような白い色調、きめ細やかな質感、上品な外観、比較的柔らかい	乳白色の背景にライトグレーとダークグレーの山型の縞模様

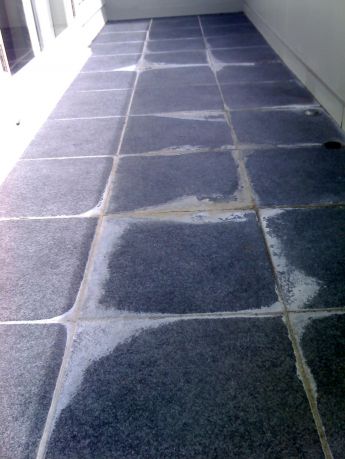

1. 白華と石灰化
湿式施工では、セメントモルタル中のアルカリ性物質（CaSiO₃など）が水の存在下で加水分解し、カルシウムイオンと水酸化物イオンを生成します。これらの物質は、石材の毛細管細孔や目地を通して表面に移行します。水分が蒸発すると、白華現象と呼ばれる白い粉状の残留物が残ります。これらのアルカリ性物質が空気中のCO₂やSO₂とさらに反応し、炭酸カルシウムや硫酸カルシウムなどの化合物を形成すると、石灰化が起こります。石灰化は石材の表面を著しく侵食し、光沢と構造を損なう可能性があります。

2. 汚れや変色
石材の微細な孔は液体や汚染物質を吸収します。水溶性または油溶性の着色物質がこれらの孔に浸透し、除去が困難な有機汚れを形成します。一般的な汚染源には以下が含まれます。

• 黒： タール、埃、靴跡など。

• 黄色/茶色: 錆、コーヒー、尿、粗悪な接着剤など。

• 青/緑: 銅の腐食、インク、藻類など
  さらに、建設中に使用されたラベルやテープの残留物により、局所的な汚れが生じる可能性があります。

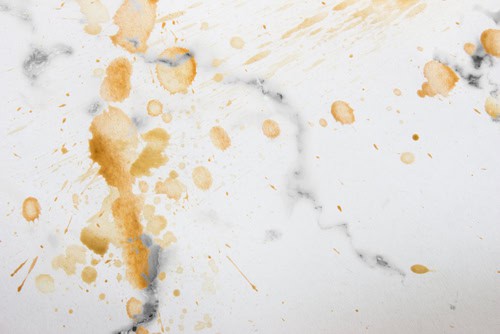

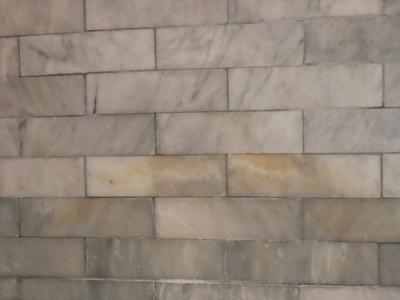

3. 黄ばみ
白い大理石（例： アラベスカート大理石 、 カラカッタホワイトマーブル 、 ヴォラカス大理石、 アリストンホワイトマーブル ）は特に黄ばみやすいです。主な原因は以下のとおりです。

• 不十分な保護: 水分の浸入により石内の鉄元素が酸化され、酸化鉄が形成されます。

• 処理中の汚染: 設備の錆により石の裏側が汚れます。

• 外部連絡先: 鉄製の道具や備品の錆が石に染み付きます。

• 不適切なメンテナンス: 酸性の洗剤や質の悪いワックスを使用すると、石の成分と反応して黄ばみが生じます。

4. カラーバリエーション
色の変化は次のような原因で発生することがあります:

• さまざまな採石場の鉱脈または抽出層から採取された原石ブロック。

• 処理後の科学的なレイアウトと番号付けが不足しています。

• インストールがバッチシーケンスに従っていません。

• 結合材と石の間の化学反応。

• 環境要因: 紫外線、酸性雨による浸食、化学成分の酸化により、石の色は徐々に褪色したり黒ずんだりすることがあります。

結論
白大理石の美しさと長寿命を確保するには、素材の選定と保護から施工、メンテナンスに至るまで、厳格な管理が必要です。安定した白大理石を選び、白華の発生を抑えるためにドライハンギングや専用接着剤を使用し、施工前には六面保護を徹底し、pH中性のクリーナーで定期的にメンテナンスを行うことで、前述の品質欠陥の発生を大幅に低減できます。
